Mejora operativa en Estación Depuradora de Aguas Residuales (EDAR) con nuevo sistema SCADA
Una de las principales empresas públicas del sector del agua identificó la necesidad de modernizar la operación de una de sus Estaciones Depuradoras de Aguas Residuales (EDAR). La planta no disponía de un SCADA de planta de supervisión, lo que dificultaba la visualización del proceso, la detección temprana de incidencias y la gestión centralizada de los equipos.
La ausencia de un SCADA implicaba:
Falta de una visión global del proceso de depuración.
Dependencia de lecturas manuales y verificaciones locales.
Dificultad para identificar incidencias de forma temprana.
Ausencia de trazabilidad de operaciones y cambios.
Imposibilidad de centralizar información de equipos, alarmas y activos.
El cliente necesitaba una solución que digitalizara la operación, mejorara la eficiencia y garantizara un control seguro y trazable de la instalación.
Solución
Mytra desarrolló un SCADA de planta con AVEVA System Platform, utilizando una arquitectura modular y orientada a ofrecer una experiencia operativa clara, intuitiva y alineada con los estándares del cliente. La solución integra todos los procesos de la EDAR en un entorno unificado, con herramientas avanzadas para la visualización, el control y la gestión de activos.
Funcionalidades clave del sistema
Lectura de datos y estandarización. El sistema recoge datos de campo de forma continua y los estandariza mediante modelos comunes de señal y equipo. Esta normalización garantiza coherencia en la información y simplifica la integración con otros sistemas.
Navegación intuitiva y esquemas de proceso. El sistema ofrece una navegación jerárquica con esquemas de cada etapa del proceso, permitiendo una supervisión rápida y comprensible de toda la EDAR.
Pantalla de consignas. Visualización y modificación de consignas operativas, permitiendo ejecutar órdenes como arranques, paradas, ajustes de valores y cambios de estado de forma controlada y completamente trazada.
Información detallada de equipos. Cada equipo dispone de una vista detallada con estados, señales asociadas y documentación técnica, facilitando el diagnóstico y el mantenimiento.

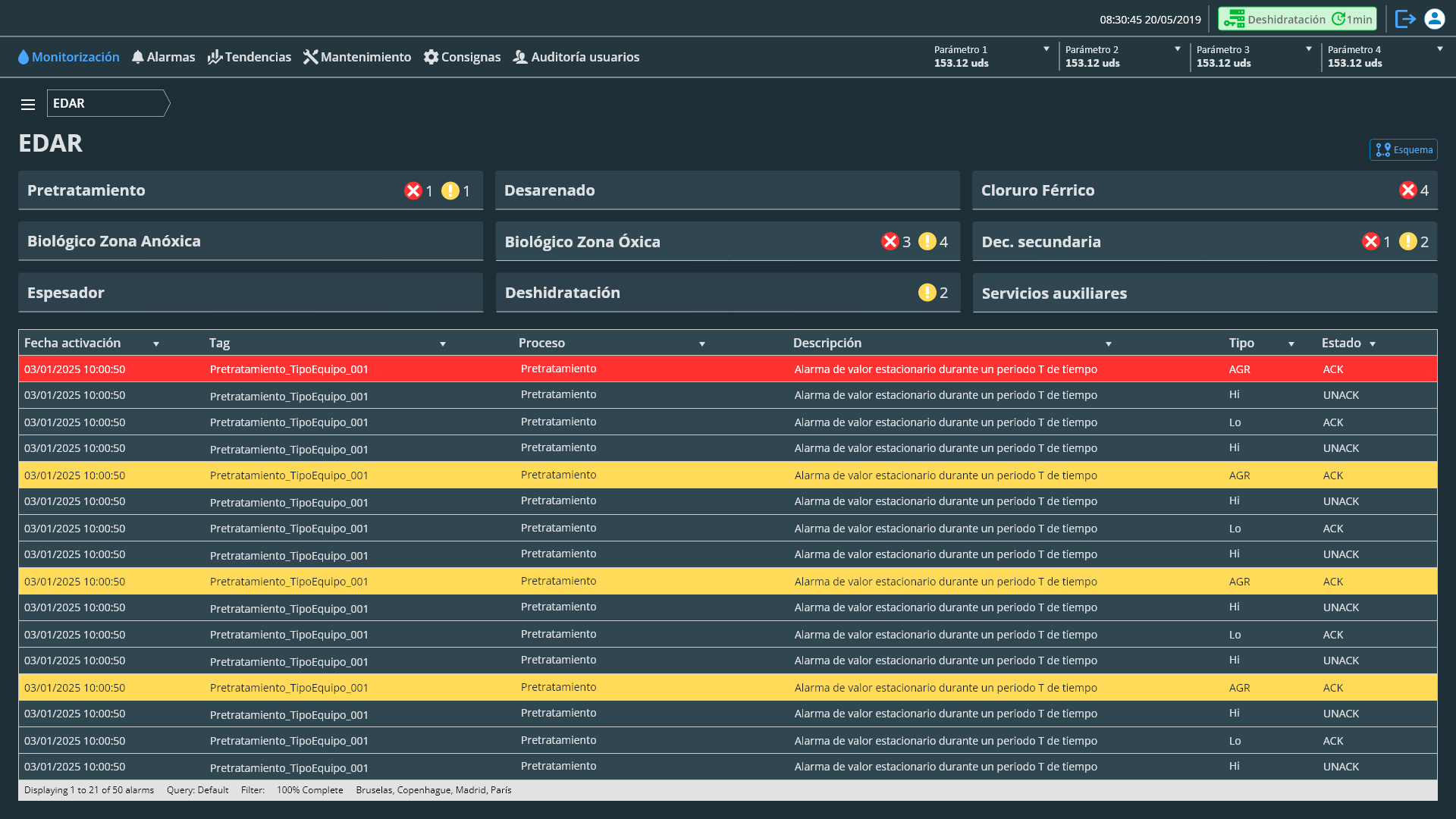

Gestión de alarmas. Las alarmas se clasifican y priorizan según severidad y área, permitiendo identificar incidencias de forma inmediata y actuar con rapidez.
Auditoría de usuario. Todas las operaciones quedan registradas, asegurando trazabilidad completa y cumplimiento de los requisitos de seguridad.
Inventario de activos. El sistema incorpora un inventario de activos con atributos y estados operativos, mejorando la gestión y planificación del mantenimiento.
Estado de la red de comunicaciones. Se muestra el estado de la red y la conectividad entre equipos, permitiendo detectar fallos de comunicación y garantizar la continuidad operativa.
Información eléctrica. Se visualizan consumos, estados de cuadros eléctricos y parámetros de energía, facilitando el control del comportamiento eléctrico de la planta.
Historización de la información. Registro y almacenamiento masivo mediante AVEVA Historian para análisis, reporting y auditorías.
Resultados
La implantación del nuevo SCADA ha transformado por completo la operación de la EDAR, proporcionando una supervisión clara, segura y eficiente. Los operarios pueden ahora supervisar y controlar todos los procesos de forma centralizada, lo que supone un salto cualitativo en la operación y mejora la eficiencia, la seguridad y la capacidad de respuesta de la instalación.
Digitalización total de la planta, pasando de operación manual a supervisión centralizada.
Mayor eficiencia operativa gracias a la navegación intuitiva y a la visualización de procesos.
Reducción de tiempos de diagnóstico mediante alarmas avanzadas y ventanas de detalle.
Trazabilidad completa con auditoría de usuarios y registro de operaciones.
Gestión estructurada de activos, facilitando mantenimiento y planificación.
Mayor fiabilidad operativa gracias al control seguro de consignas y al estado de la red.
Con Mytra
Gracias a la implementación de las soluciones de Mytra, la EDAR ha mejorado la gestión de sus activos OT, ha avanzado en su adecuación normativa y se ha posicionado a la vanguardia de la sostenibilidad y la innovación tecnológica en la gestión del agua.
